Industriestandards in der Elektronik
Autor: Laura Kachnavage @Samtec (Übersetzt aus dem Englischen)
Was sind Industriestandards?
Bei Standards geht es vor allem um Kompatibilität und Interoperabilität. Endkunden, insbesondere Behörden und deren Auftragnehmer, bevorzugen Standardisierung gegenüber Individualisierung, um die Kosten zu senken, die Verfügbarkeit zu verbessern und die Vorlaufzeiten zu verkürzen. Man kann sich das wie einen Bauplan für ein Haus vorstellen, bei dem der Bauunternehmer dafür sorgt, dass das Fundament, die Verkabelung und die Sanitäranlagen klar definiert und wiederholbar sind, während der Stil, die Farben und die Einrichtung dem Geschmack des Designers überlassen bleiben.
Unternehmen mit berechtigten und manchmal konkurrierenden Interessen arbeiten mit Vertretern aus Wissenschaft und Forschung in Arbeitsgruppen und technischen Ausschüssen für die Entwicklung von Industriestandards zusammen. Es bedarf umfangreicher Forschungs- und Entwicklungsarbeit, die manchmal Jahre in Anspruch nimmt, um alle Details zu prüfen und sicherzustellen, dass die Ziele erreicht werden.
Industriestandards und Verbindungen
Standards definieren häufig Plug-in-Module, Mezzanine-Karten, Tochterkarten und Backplanes. In der Regel legen sie auch einen Steckertyp fest, wie beispielsweise die von Samtec entwickelten und hergestellten Stecker. Diese Stecker werden aufgrund ihrer Pinbelegung, Materialauswahl, mechanischen Eigenschaften und Leiterplattenanschlüsse ausgewählt, um sicherzustellen, dass sie den Anforderungen an Robustheit und Leistung der Endanwendungsumgebung entsprechen. Sie können auch regeln, wie Daten zwischen Geräten übertragen und empfangen werden.
Aufgrund der breiten Palette an Verbindungslösungen, die Samtec anbietet, beteiligen wir uns an einer Vielzahl von Normungsgremien. Diese Gremien bilden sich in der Regel um die Endanwendungsumgebung herum, wie z. B. missionskritische Militär- und Luftfahrtsysteme oder skalierbare, kostengünstige Lösungen für industrielle Automatisierungs-, Telekommunikations- und Edge-Computing-Anwendungen. Beispiele hierfür sind unter anderem VITA, SOSA, PICMG und SGeT. Als Mitglied dieser Arbeitsgruppen bringt Samtec sein Fachwissen im Bereich der Verbindungslösungen ein, um die beste Lösung für alle Anforderungen zu gewährleisten, sodass sowohl die physikalischen als auch die elektrischen Leistungsanforderungen für die jeweiligen Anwendungsfälle erfüllt werden.
Mit dem technologischen Fortschritt und sich wandelnden Anforderungen werden ältere Standards häufig überprüft, um sie entweder zu überarbeiten oder als Grundlage für einen neuen Standard zu verwenden. Aufgrund der bereits bestehenden Akzeptanz und Anwendung durch die Communities, die sie nutzen, bauen neue Standards häufig auf einem älteren Standard auf, dessen Zweck weiterhin gültig ist, der jedoch kleiner und schneller sein kann und eine bessere Signalintegrität als zuvor bietet.
In die Entwicklung jedes Standards wird ein immenser Aufwand investiert. Daher können die entwickelten Produkte eine lange Lebensdauer von 10 bis 20+ Jahren haben. Dank der einfachen Geschäftsabwicklung, bekannt als Samtec Sudden Service® und unseren hohen Qualitätsstandards werden Samtec-Produkte häufig für diese Standards ausgewählt.
Samtec-Produkte in Industriestandards

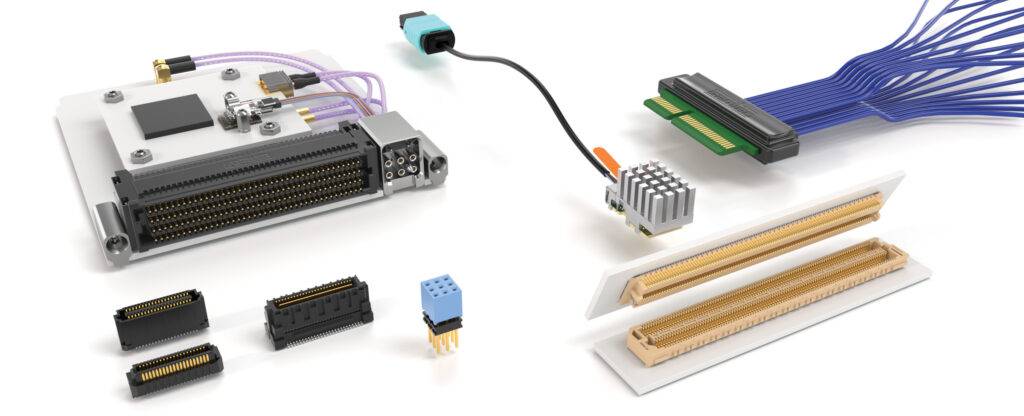

Im Folgenden stellen wir einige Beispiele für Samtec-Produkte vor, die in gängigen Standards der Elektronikindustrie verwendet werden.
COM-HPC: verwendet 400- oder 800-polige Steckverbinder, die auf den AcceleRate® HP-Hochleistungs-Array-Steckverbindern von Samtec basieren. SCHAUEN SIE DAS VIDEO AN
PCI-EXPRESS: Samtec bietet sowohl Steckverbinder- als auch Kabellösungen an, die den elektrischen und mechanischen Spezifikationen von PCI Express entsprechen, darunter Hochgeschwindigkeits-Edge-Card-Sockel und PCI Express®-Over-FireFly®-Kupfer- und Glasfaserkabelkonfektionen. HERUNTERLADEN DER PDF-BROSCHÜRE
QMC / VITA 93: Der VITA 93-Standard basiert auf den hohen Geschwindigkeiten und dem schlanken, kompakten Design der ultrakompakten, schlanken AcceleRate® HD-Arrays von Samtec. Die 80-poligen QMC-Steckverbinder sind in Stapelhöhen von 9, 11, 14 und 16mm mit Modulen in einfacher, doppelter oder dreifacher Breite erhältlich.
VNX+ / VITA 90: VITA 90 VNX+ definiert mehrere SEARAY™-Steckverbinder für Backplane- und Steckmodule in Stapelhöhen von 13 mm und 19 mm, wodurch eine Vielzahl von Pin-Anzahlen entsteht, die Half- und Full-VITA-Module ergänzen. VITA-Module enthalten auch Samtec-Hardware-, HF- und Stromversorgungslösungen. Ein MT-Ferrulenschlitz an ausgewählten Modulen bietet optische Konnektivität, wo Samtecs FireFly™-Transceiver oder HALO®-robuste optische Lösungen verwendet werden können.
SFF-SIG SUMIT: SUMIT ist ein stapelbarer, I/O-zentrierter serieller Erweiterungsansatz, der PCIe-, USB-, LPC-, SMBus- und ExpressCard-Signale über einen einzigen Hochgeschwindigkeitsstecker wie die Q2™-Produkte (QMS, QFS) von Samtec unterstützt.
