Die Flyover®-Kabeltechnologie von Samtec kann dazu beitragen, die Signalreichweite und -dichte zu erhöhen, um Geschwindigkeiten der nächsten Generation zu erreichen, indem die Signale über ein Twinax-Kabel mit extrem geringem Versatz und nicht über eine verlustbehaftete Leiterplatte geleitet werden.
Da die Anforderungen an die Bandbreite rapide ansteigen, durchbrechen Flyover®-Systeme die Beschränkungen herkömmlicher Signalisierungssubstrate und Hardwareangebote, was zu einer kostengünstigen, leistungsstarken und wärmeeffizienten Antwort auf die Herausforderungen von 224 Gbit/s-Bandbreiten und darüber hinaus führt.
Das Flyover-Design von Samtec bietet die Flexibilität, eine anwendungsspezifische Hochgeschwindigkeitslösung für die nächste Generation von Geschwindigkeiten zu entwickeln.
Weitere Vorteile des Flyover®-Kabelsystems
Leistungs- und Kostenvorteile
- Bis zu 224 Gbit/s PAM4 und darüber hinaus
- Vereinfachtes Leiterplattenlayout
- Weniger Leiterplattenlayer
- Kostengünstigere Leiterplattenmaterialien
- Eliminierung teurer Re-Timer
Support
Vollständig integrierte Technologieteams bieten Unterstützung, um eine vollständige Systemoptimierung von Silizium-zu-Silizium™ zu ermöglichen, einschliesslich der Hochgeschwindigkeitskabelanlagen von Samtec.

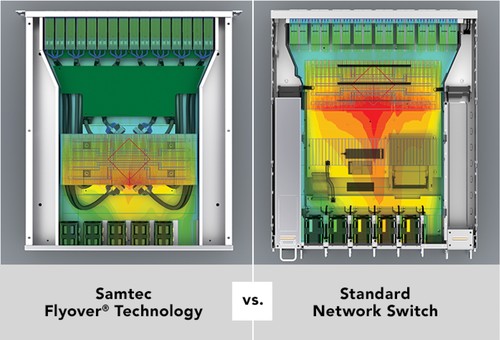

Thermische Verbesserungen
Eye Speed® Kabeltechnik
- Ideal für alle Hochleistungsanwendungen mit bis zu 224+ Gbit/s PAM4 Datenraten
- Enge Kopplung zwischen den Signalleitern
- Ultraniedriger Versatz max. 3.5 ps/Meter
- Niedriger Versatz 1.75 ps/Meter
Die Eye Speed® Cable Technology umfasst 4 Varianten: Samtecs original Twinax mit extrem geringer Abweichung und 3.5 ps/Meter maximaler Abweichung innerhalb eines Paares und perfekter Sequenzierung innerhalb eines Paares, Thinax™ mit einer 40 Prozent kleineren Querschnittsfläche, Eye Speed® Hyper Low Skew Twinax mit maximal 1.75 ps/Meter und ThinSE™ 50 Ohm-Mikrokoaxialkabel mit einem kleinen 0.024“ Aussendurchmesser des Kabels.
Eye Speed® Twinax
- Extrem geringer Versatz: max. 3.5 ps/Meter
- Ideal für 112 Gbit/s PAM4-Anwendungen: verbesserte Bandbreite und Reichweite
- Co-extrudiert: enge Kopplung zwischen den Signalleitern
- Impedanzkontrolle und perfekte Intra-Pair-Sequenzierung
- Impedanz: 92, 85 oder 100 Ω
Eye Speed® Twinax
- 40% kleinere Querschnittsfläche im Vergleich zu Eye Speed® Twinax
- Reduzierung des Gesamtgewichts und Maximierung des Luftstroms
- Einfaches Routing durch Systeme
- Extrem geringer Versatz: max. 3.5 ps/Meter
- Impedanz: 92 Ω
Eye Speed® Hyper Low Skew Twinax
- Extrem niedrige Laufzeitdifferenz: max. 1.75 ps/Meter
- Ideal für 224 Gbit/s PAM4-Anwendungen: verbesserte Bandbreite, Reichweite und Dichte
- Steckverlust: 14.3 dB (1m Länge bei 56 GHz)
- Einfaches Routing durch Systeme
- 27 AWG Eye Speed® Hyper Low Skew Twinax in Entwicklung
- Impedanz: 92 Ω
Eye Speed ThinSE™
- Kleines Kabel mit 0.024" Außendurchmesser für 34 AWG Variante
- Min. Biegeradius: 0.125 Zoll (einmalige Biegung)
- Unterstützt Einzel- und Mischsignalisierung (-DP & -SE) von Samtec Hochleistungs-Kabelkonfektionen
- Impedanz: 50 Ω
