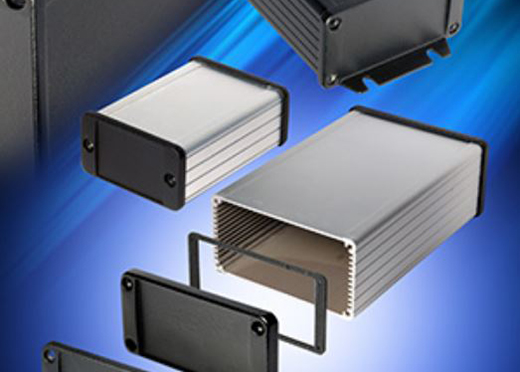

Profil-Gehäuse aus stranggepresstem Aluminium erweitern die Funktionalität der Standardserie
Neben der universell einsetzbaren Serie 1455 stellt Hammond 3 spezielle Varianten von Aluminium-Strangpressgehäusen her: das wasserdichte 1457 ist nach IP65 abgedichtet; das 1457-EMI bietet erhöhte EMV-Fähigkeit für den Einsatz in elektrisch verrauschten Umgebungen und das 1455HD bietet verbesserte Wärmeableitung für Anwendungen mit hoher Leistung. Sie alle haben eine Reihe von Merkmalen mit der Serie 1455 gemeinsam: Sie sind für die Aufnahme von einzelnen oder mehreren Leiterplatten ausgelegt, die horizontal in die internen Schlitze des Gehäuses montiert werden, und sie eignen sich auch für die Unterbringung kleiner elektronischer, elektrischer oder pneumatischer Systeme oder Komponenten.
Die Serie 1455 wurde ausserdem um quadratische Profile erweitert, die eine wesentlich grössere Höhe für die Montage mehrerer Leiterplatten für verteilte Subsysteme und/oder grössere elektrische und elektromechanische Komponenten bieten. Eine weitere Ergänzung der 1455-Serie ist die 1455F, die sich durch ein völlig neues Profil mit einer flachen Basis und integrierten Montageflanschen auszeichnet, die über das Gehäuse hinausragen, um die Montage zu erleichtern.

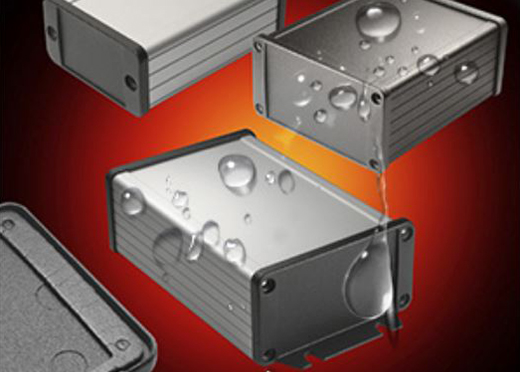

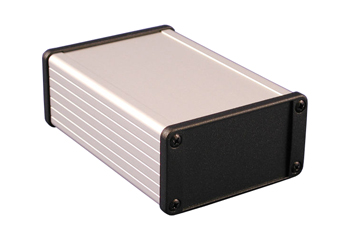

1457 Serie
Für Anwendungen, die einen Schutz gegen Staub und Wasser erfordern, ist die Serie 1457 für die Schutzart IP65 ausgelegt. Sie ist in 15 Grössen von 80 x 59 x 31mm bis 280 x 191 x 68mm, mit einer klaren oder schwarzen Oberfläche erhältlich. Die Endplatten bestehen aus Aluminiumdruckguss und sind mit oder ohne Flansch zur Befestigung des Gehäuses erhältlich. Eine selbstklebende Dichtung sorgt für die IP65-Schutz.
Hauptmerkmale
- Abgedichtet nach IP65
- 15 Grössen: 80 x 59 x 31mm bis 280 x 191 x 68mm
- Standardmässig klar oder schwarz eloxiert
- Glatte oder geflanschte Endplatten aus Aluminiumdruckguss
- Selbstklebende Dichtungen
- Horizontal integrierte Schlitze zum Einschieben von PCBs

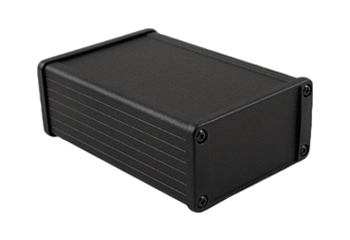

1457 EMI Serie
Für Anwendungen, die EMV erfordern, ist die Serie 1457-EMI in 15 Grössen von 80 x 59 x 31mm bis 280 x 191 x 68mm, mit klar eloxierter oder schwarzer, satinierter Pulverbeschichtung erhältlich. Die Endplatten bestehen aus druckgegossenem Aluminium und sind an den Aussenseiten schwarz satiniert pulverbeschichtet. Sie sind mit oder ohne Flansch zur Befestigung des Gehäuses erhältlich. Eine umlaufende leitfähige Schaumstoff-/Gewebedichtung aus Ni/Cu (Nickel/Kupfer) und CPSA (leitfähiger druckempfindlicher Klebstoff) gewährleisten die elektrische Kontinuität durch das Gehäuse.
Hauptmerkmale
- 15 Grössen: 80 x 59 x 31mm bis 280 x 191 x 68mm
- Standardmässig klar eloxiert oder schwarz satiniert pulverbeschichtet
- Glatte oder geflanschte Endplatten aus Aluminiumdruckguss
- Selbstklebende EMV-Dichtungen
- Horizontal integrierte Schlitze zum Einschieben von PCBs
1455HD Serie
Die 1455HD Serie verfügt über zusätzliche Oberflächen, die im Vergleich zum Standard 1455 eine höhere Wärmeableitung ermöglicht. Sie wurde für Anwendungen entwickelt, bei denen hohe thermische Belastungen, durch die untergebrachten Geräte entstehen. Sie ist in 4 Grössen von 120 x 86 x 51mm bis 160 x 111 x 61mm erhältlich. Eingschobene Fansche in voller Länge ermöglichen eine einfache Montage.
Hauptmerkmale
- 4 Grössen: 120 x 86 x 51mm bis 160 x 111 x 61mm
- Klar oder schwarz eloxiertes Gehäuse und Endplatten
- Abnehmbare Montageflansche
- Horizontal integrierte Schlitze zum Einschieben von PCBs
1455F Serie
Konstruktion aus stranggepresstem Aluminium mit integrierten Flanschen.
Hauptmerkmale
- 6 Grössen: 80 x 54 x 23mm bis 160 x 103 x 53mm
- 2 abnehmbare Endplatten aus Aluminium
- Erhältlich in klarer oder schwarz eloxierter Ausführung
- 4 alternative horizontale Montagepositionen für die Leiterplatten
- Zur Aufnahme von 50mm breiten und 1,6mm dicken Leiterplatten in Längen von bis zu 80 oder 120mm

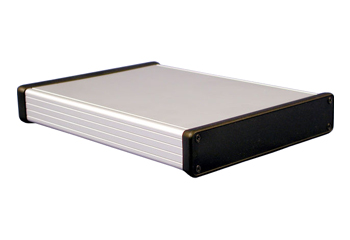

1455 Serie
Standardserie mit Endplatten aus Aluminium oder Kunststoff
Hauptmerkmale
- 38 Grössen: 60 x 45 x 23mm bis 280 x 191 x 66mm
- In den Standardfarben klar, schwarz, blau oder rot eloxiert erhältilch
- Endplatten aus Aluminium oder Kunststoff
- Horizontal integrierte Schlitze zum Einschieben von PCBs
Modifizieren und/oder Bedrucken von Gehäusen
Standardgehäuse sind grossartig, aber sie müssen für Ihre Anwendung konfiguriert werden.
Anpassungen und andere Möglichkeiten
- CNC-Präzisionsfräsen von Löchern, Aussparungen, Taschen, Gewinden und Senkungen
- Gravieren von Logos und Text in Kunststoff und Metall
- Eingepresste Beschläge: Muttern, Bolzen und Abstandshalter
- Siebdruck für einfarbige Bereiche
- Kundenspezifische Gussfarben. Alle ABS-, flammhemmenden ABS- und Polycarbonat-Gehäuse können vorbehaltlich einer Mindestbestellmenge in jeder kundenspezifischen Farbe gegossen werden
- Kundenspezifische Farben - Pulverbeschichtung in glatter oder strukturierter Ausführung
Für kundenspezifische Gehäusebearbeitungen verwedenen Sie bitte unser Anfrageformular.
