Am Anfang steht das Sensorelement
Das Fundament für Präzision, Stabilität und Zuverlässigkeit
Im Zentrum jedes Drucksensors steht das eigentliche Sensorelement (der Sense-Die). Er wandelt den anliegenden Druck in ein elektrisches Signal um und bildet damit das physikalische Fundament für die gesamte weitere Signalverarbeitung. Ein guter Sense-Die hat folgende Eigenschaften:
- Hohe Empfindlichkeit
kleine Druckänderungen müssen zuverlässig erfasst werden - Gute Wiederholbarkeit
gleicher Druck soll immer wieder zu demselben Ergebnis führen - Niedrige Drift / hohe Langzeitstabilität
das Messverhalten soll sich über Jahre möglichst wenig verändern - Gutes Temperaturverhalten
Temperaturschwankungen dürfen das Messergebnis möglichst wenig beeinflussen, beziehungsweise müssen zuverlässig kompensierbar sein - Hohe mechanische Robustheit
der Sense-Die muss Druckzyklen, Überdruck und die Anforderungen der jeweiligen Anwendung zuverlässig verkraften
Der mechanische Aufbau muss modular aufgebaut und skalierbar sein, so dass unterschiedliche Ausführungen möglich sind. Bei kleinen Druckbereichen ist der Sense-Die sehr dünn ausgeführt, um die kleinsten Druckänderungen zuverlässig zu erfassen. Mit zunehmendem Druckbereich verändert sich der mechanische Aufbau, es werden robustere Ausführungen eingesetzt.
Praxisbeispiel: Moderne Drucksensor-Plattformen können einen sehr grossen Druckbereich von ±2.5 mbar bis 20 bar abdecken – mit zulässigem Überdruck von bis zu 30 bar und Berstdruck bis zu 40-60 bar. Dieser weite Druckbereich wird mit mehreren Sense-Die-Ausführungen (u.a. unterschiedliche Membrandicken) realisiert.
Nicht nur der einzelne Sensor muss gut sein. Der Sense-Die und der gesamte mechanische Aufbau müssen eine reproduzierbare Fertigungsqualität ermöglichen – damit über Jahre hinweg eine gleichbleibende Charakteristik und Qualität, auch in hohen Stückzahlen, produziert werden kann.

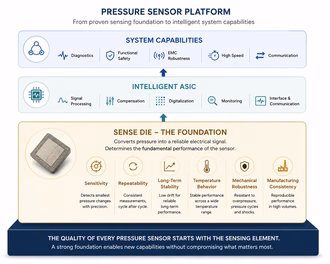

Moderne Elektronik verstärkt, kompensiert und digitalisiert das Rohsignal des Sense-Die und wertet dieses intelligent aus. Sie kann zusätzliche Funktionen wie Diagnose, Überwachung oder Sicherheitsmechanismen ermöglichen. Die Qualität des zugrunde liegenden Messsignals bleibt jedoch die Basis.
Eine leistungsfähige Drucksensorplattform beginnt deshalb mit einem stabilen und zuverlässigen Sense-Die. Auf diesem Fundament kann moderne Elektronik zusätzliche Leistungsmerkmale, Intelligenz und Funktionen aufbauen, ohne die bewährte physikalische Basis neu zu erfinden.
Weitere Informationen & zu unseren Produkten
White paper
Die Evolution moderner Drucksensoren.
Die Anforderungen an moderne Sensorik verändert sich rasant – neue Sensorgenerationen und Plattformentwicklungen sind gefragt.
News Beitrag
Die erfolgreiche ABP Familie wurde weiterentwickelt um heutige und zukünftige Anforderungen moderner Systeme zu lösen.

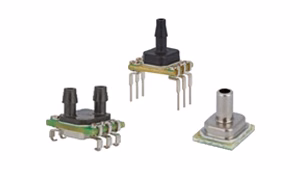

Drucksensoren
